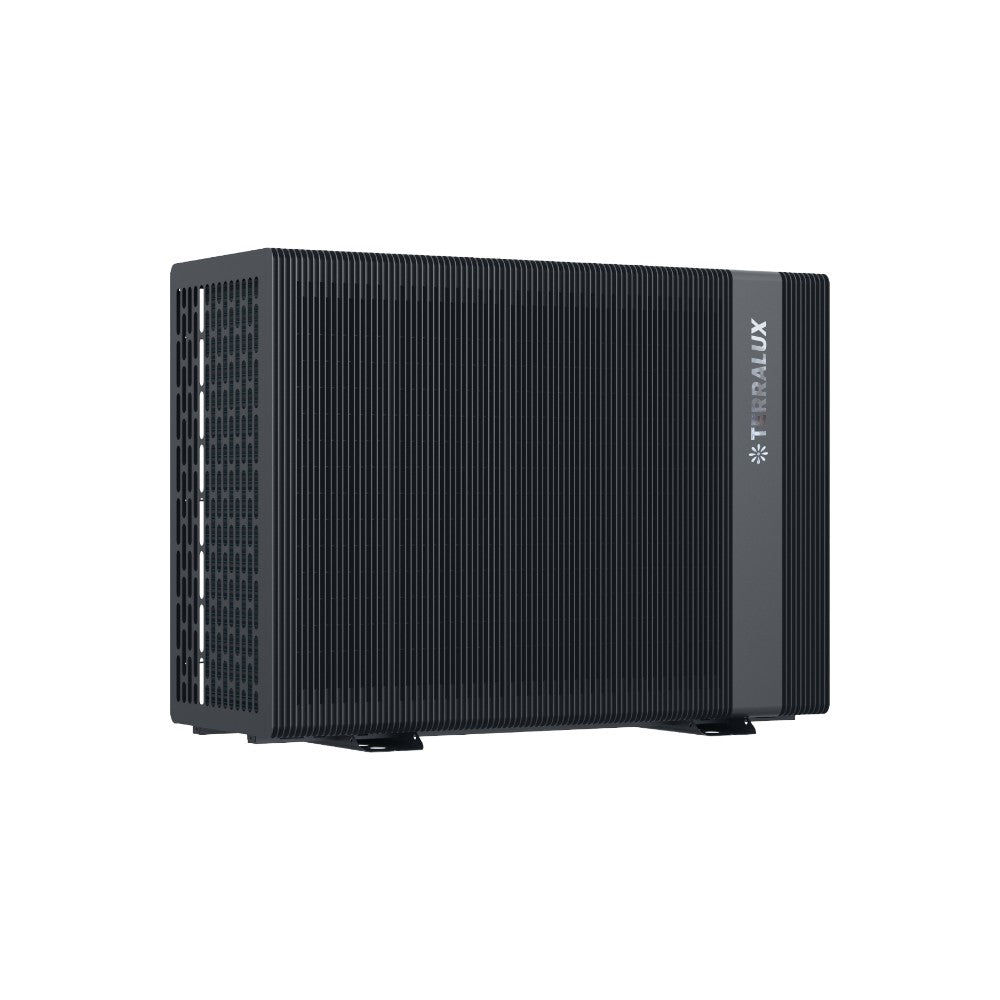

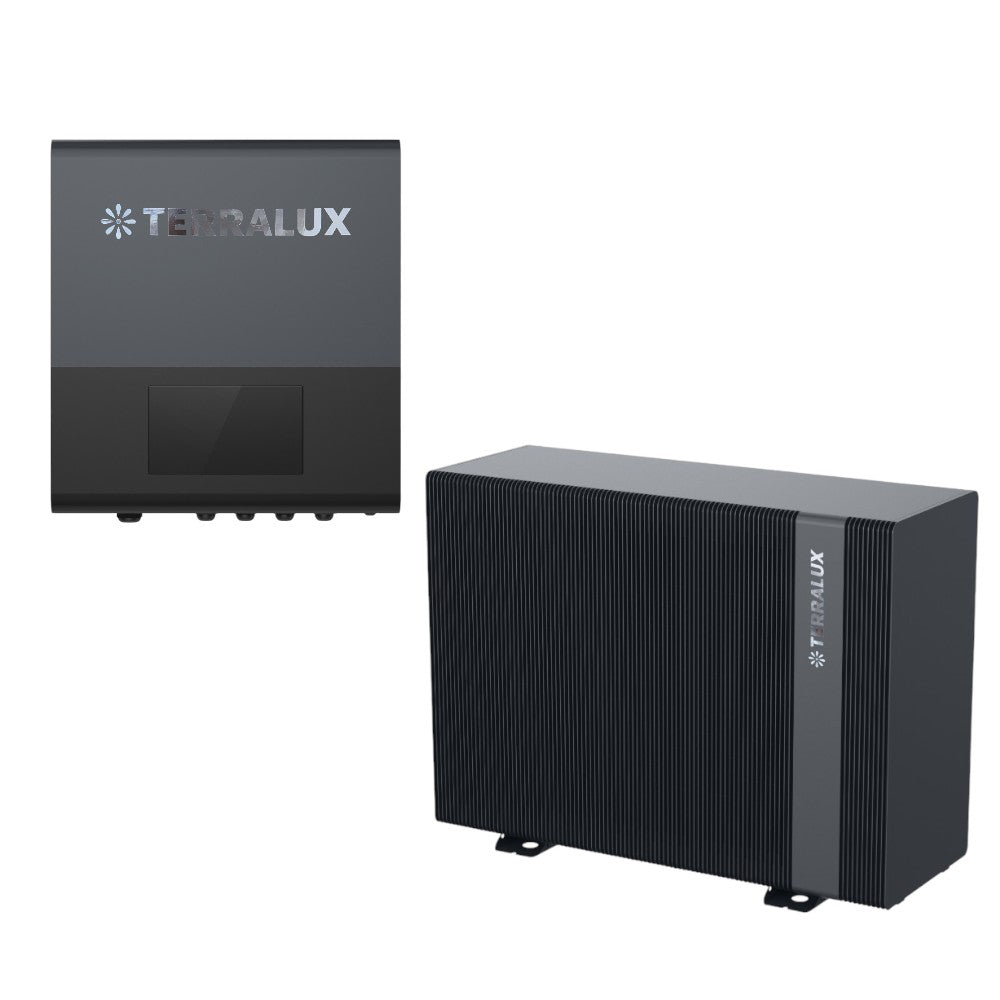

TERRALUX Hi-Master V 16 monoblokkos hőszivattyú szett,R290, 3fázis, 16,6kW+CM10 vezérlő modul

TERRALUX Hi-Master V 16 monoblokkos hőszivattyú szett, R290, 3 fázis, 16,6 kW + CM10 vezérlő modul

A TERRALUX Hi-Master V 16 monoblokkos levegő-víz hőszivattyú és a hozzá tartozó CM10 vezérlő modul együttesen korszerű megoldást kínál az épület fűtéséhez, hűtéséhez és használati melegvíz előállításához. A természetes R290 hűtőközeggel működő hőszivattyú magas energiahatékonyságot biztosít, míg a CM10 modul a rendszer vezérlési funkcióinak integrációját segíti, egyszerűbbé téve a rendszer kialakítását és kezelését. A kombináció ideális választás olyan családi házak és kisebb épületek számára, ahol fontos a megbízható működés, a magas komfort és az energiahatékony üzemeltetés.

A Hi-Master V 16 akár 75 °C-os előremenő vízhőmérséklet biztosítására képes, így alacsony hőmérsékletű felületfűtési rendszerek mellett radiátoros rendszerekhez is alkalmazható. A −25 és +43 °C közötti külső működési tartomány, a beépített Wi-Fi kapcsolat, a 7"-os érintőkijelző, valamint a Mitsubishi kompresszor és Wilo keringetőszivattyú korszerű és sokoldalú rendszermegoldást biztosít. A 35 °C-os alkalmazás esetén elérhető A+++ ErP besorolás különösen alkalmassá teszi modern, energiahatékony fűtési rendszerek kialakítására.

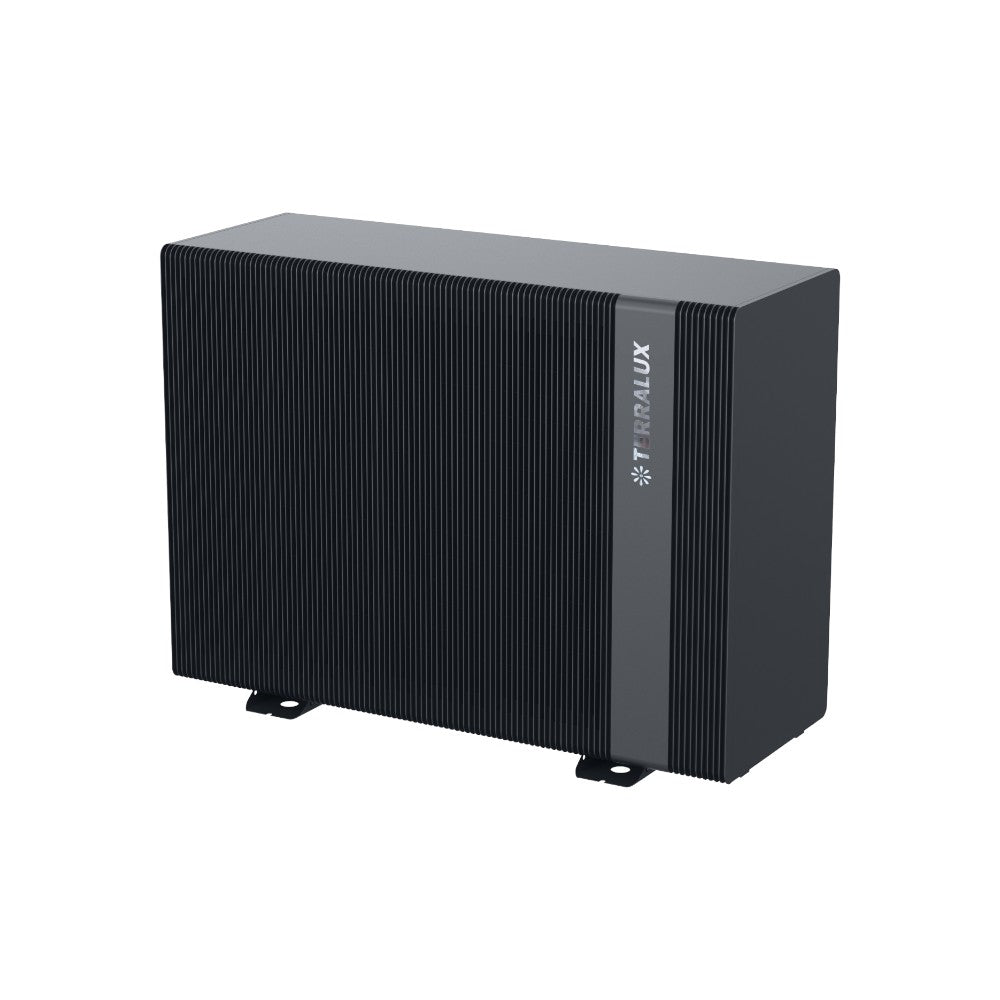

TERRALUX Hi-Master V 16 – Főbb jellemzők

• Monoblokkos levegő-víz hőszivattyú, akár 16,44 kW fűtési teljesítménnyel A7/W30-35 üzemi körülmények között
• ErP energiahatékonysági besorolás: A+++ 35 °C-on, A++ 55 °C-on
• Természetes R290 hűtőközeg, 1,28 kg hűtőközeg-töltettel
• Külső működési hőmérséklet-tartomány: −25 °C – +43 °C
• 3 fázisú tápellátás (380–415 V / 3N~ / 50 Hz)
• SCOP (EN14825, átlagos klíma, 35 °C): 5,00
• Maximális előremenő vízhőmérséklet: 75 °C
• Wilo PARA 25-130_9-87 keringetőszivattyú
• Hangnyomásszint 1 méteren: 46 dB(A)
• Hangteljesítményszint: 60 dB(A)
• 3 soros levegőoldali hőcserélő
• Weyee vízoldali hőcserélő
• Beépített Wi-Fi kapcsolat
• G1 1/4" vízcsatlakozás
• Mitsubishi kompresszor
• 7"-os érintőkijelző
• IPX4 védettség

TERRALUX Hi-Master V 16 – Műszaki adatok

• HMV fűtőteljesítmény (külső hőmérséklet 20/15 °C, vízhőmérséklet 15/55 °C): 16,60 kW
• Külső működési hőmérséklet-tartomány: −25 °C – +43 °C
• Hűtési teljesítmény (A35/W12-7): 4,32–11,80 kW
• Fűtési teljesítmény (A7/W30-35): 6,00–16,44 kW
• Teljesítményfelvétel (A7/W30-35): 1,01–3,65 kW
• Fűtési teljesítmény (A7/W50-55): 5,16–16,04 kW
• Teljesítményfelvétel (A7/W50-55): 1,33–5,11 kW
• Áramütés elleni védelmi osztály: I. osztály
• Méret (Sz × Mé × Ma): 1377 × 557 × 1021 mm
• Hűtési teljesítményfelvétel: 0,98–3,78 kW
• Maximális előremenő vízhőmérséklet: 75 °C
• Keringetőszivattyú: Wilo PARA 25-130_9-87
• SCOP (EN14825, átlagos klíma, 35 °C): 5,00
• Maximális teljesítményfelvétel: 5,8 kW
• Hangnyomásszint 1 méteren: 46 dB(A)
• Hangnyomásszint 3 méteren: 39 dB(A)
• Hangnyomásszint 5 méteren: 35 dB(A)
• Áramerősség (A7/W30-35): 1,65–5,52 A
• Áramerősség (A7/W50-55): 2,17–8,89 A
• Tápellátás: 380–415 V / 3N~ / 50 Hz
• HMV teljesítményfelvétel: 3,82 kW
• Vezérlőpanel: 7"-os érintőkijelző
• Hangteljesítményszint: 60 dB(A)
• Levegőoldali hőcserélő: 3 soros
• Maximális áramerősség: 8,9 A
• Vízoldali nyomásesés: 35 kPa
• ErP besorolás (35 °C): A+++
• Vízoldali hőcserélő: Weyee
• ErP besorolás (55 °C): A++
• Modell: NE-F160HCR5TINVMV2
• COP (A7/W30-35): 5,93–4,52
• COP (A7/W50-55): 3,88–3,14
• Víztérfogatáram: 2,75 m³/h
• Hűtőközeg-töltet: 1,28 kg
• Ventilátorok száma: 1 db
• HMV áramerősség: 5,93 A
• Vízcsatlakozás: G1 1/4"
• Kompresszor: Mitsubishi
• Nettó tömeg: 195 kg
• Hűtőközeg: R290
• Védettség: IPX4
• EER: 4,38–3,12
• HMV COP: 4,35
• Wi-Fi: igen

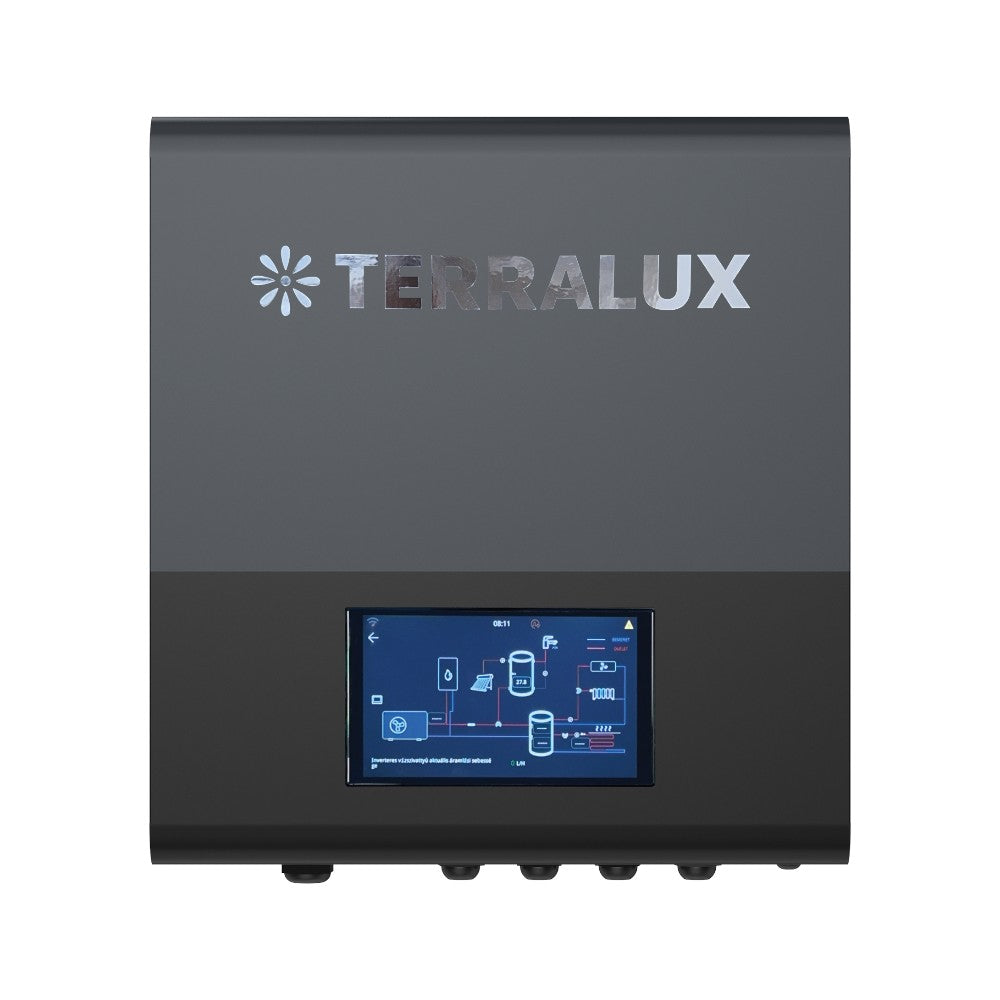

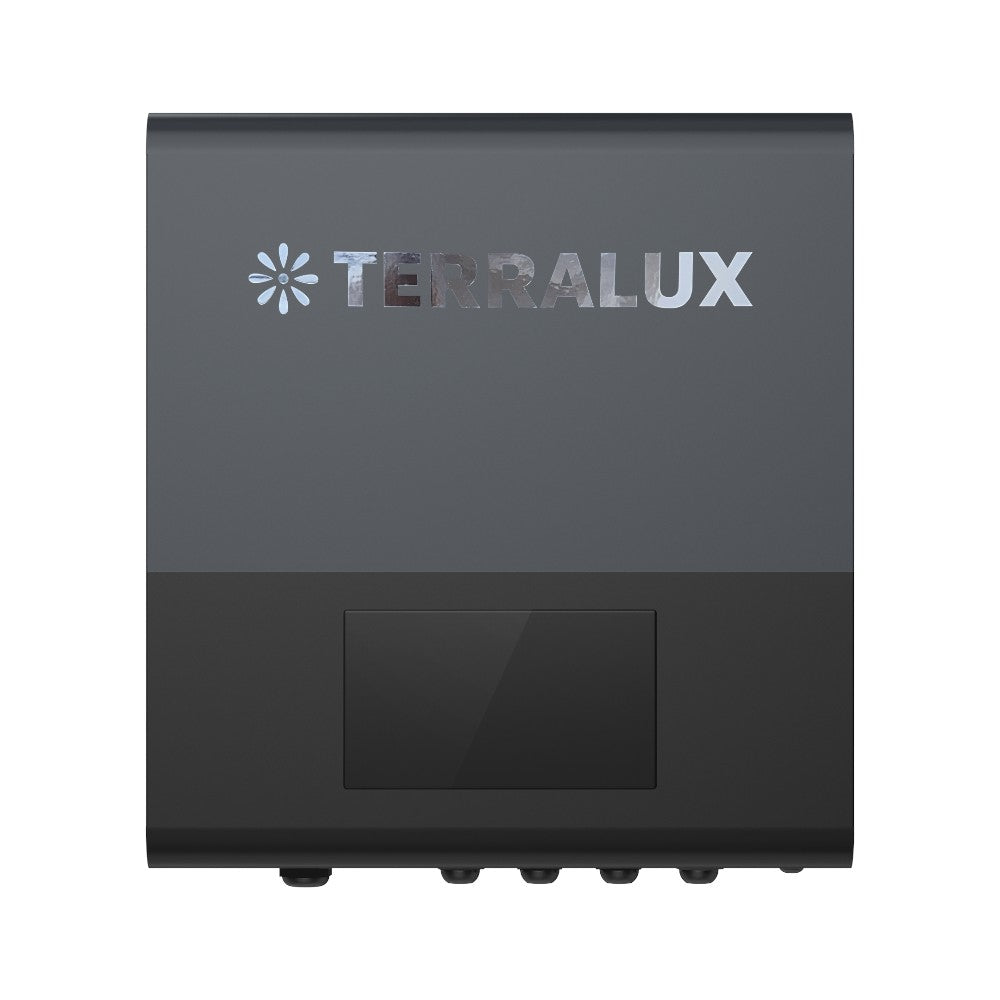

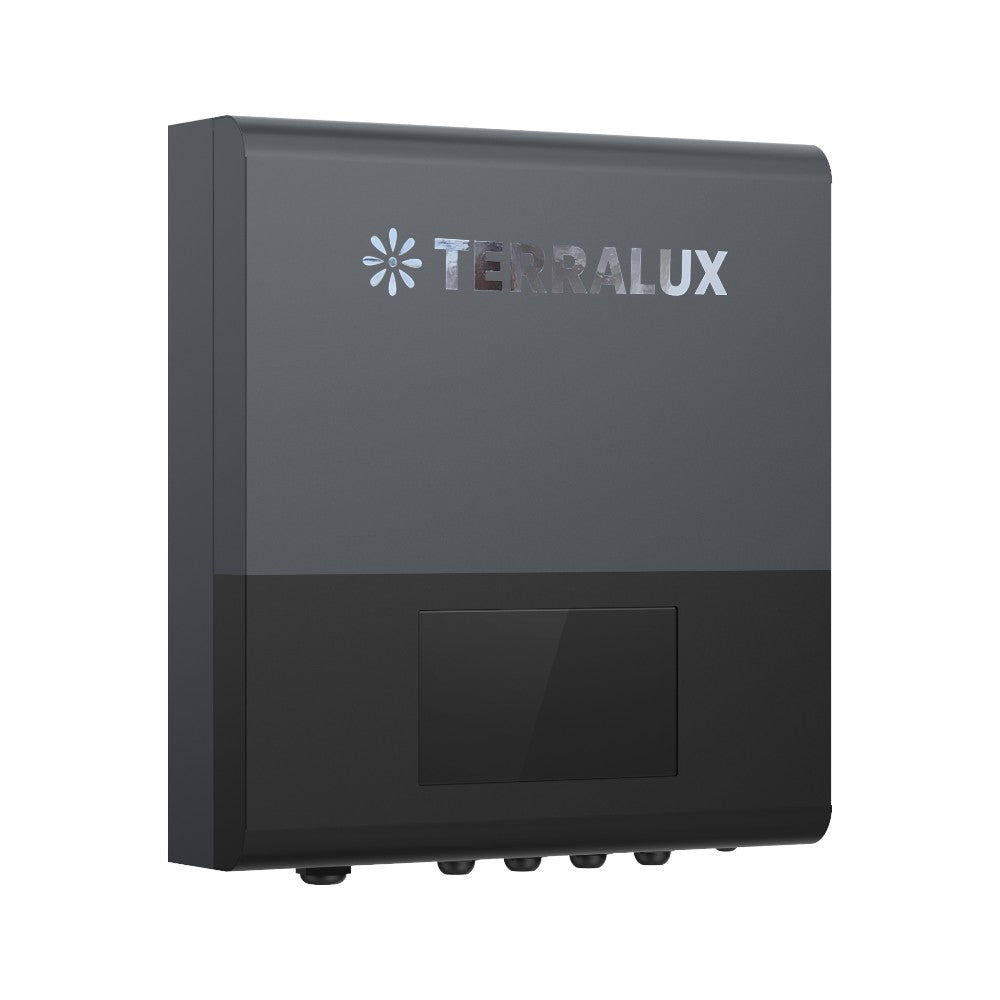

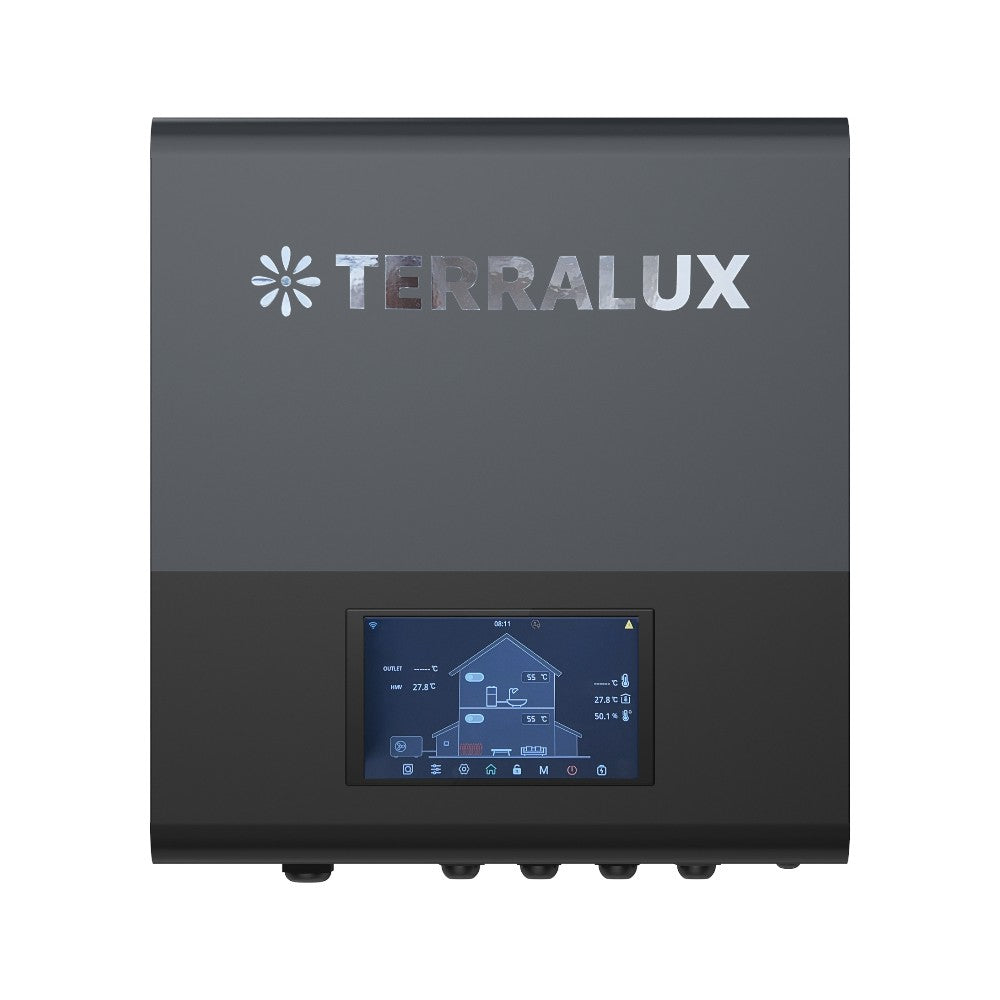

CM10 vezérlő modul – Főbb jellemzők

• Kompakt, előreszerelt vezérlő modul hőszivattyús rendszerhez
• Kis helyigény, gépészeti térben egyszerűen elhelyezhető
• Egyszerű telepítés és integráció a Hi-Master rendszerrel
• Gyors bekötési lehetőségek a fűtési rendszerhez
• Halk működés: mindössze 30 dB(A) 1 méteren
• IPX1 védelem, I. érintésvédelmi osztály

CM10 – Műszaki adatok

• Méret (Sz × Mé × Ma): 390 × 100 × 420 mm
• Tápellátás: 220–240 V / 50 Hz (1 fázis)
• Érintésvédelmi osztály: I. osztály
• Beépített víztartály: nincs
• Védettség: IPX1

A kép csupán illusztráció!

Szett előnyei

• Fűtéshez, hűtéshez és használati melegvíz előállításához is alkalmazható rendszer
• Magas szezonális energiahatékonyság, akár A+++ ErP besorolással
• Felületfűtési és radiátoros rendszerekhez egyaránt alkalmazható
• Komplett hőszivattyús megoldás CM10 vezérlő modullal
• Kompakt kialakítás és egyszerűbb rendszerintegráció
• Akár 75 °C-os előremenő vízhőmérséklet
• Wi-Fi kapcsolat a kényelmes vezérléshez
• Természetes R290 hűtőközeg
• Kis helyigényű CM10 modul
