Mapress C-Stahl T-idom 89-22-89

Geberit Mapress C-Stahl T-idom 89-22-89

A Mapress C-Stahl T-idom 89-22-89 egy nagy teherbírású, préskötéses csőidom, amely acél alapanyagának köszönhetően megbízható megoldást nyújt fűtési, hűtési, zárt technológiai vagy ipari csőhálózatok kialakításához. A T-alakú kialakítás lehetővé teszi egy fővezeték és egy leágazás hatékony csatlakoztatását úgy, hogy az átfolyás stabil maradjon, illetve az áramlási veszteség minimális legyen. A 89–22–89 mm-es méretkonfiguráció egy nagyméretű gerincvezetékhez csatlakozó 22 mm-es leágazást biztosít, amely ideális elosztási pontok vagy fogyasztói ágak kiépítéséhez. A présidom rendszer gyors, tiszta és szerelésbarát telepítést tesz lehetővé, miközben tartós, rezgés- és nyomásálló kötést biztosít. A korrózió elleni bevonat megnöveli a tartósságot és csökkenti az üzemeltetési kockázatokat zárt rendszerekben. Ipari és épületgépészeti alkalmazásokban egyaránt bevált, különösen olyan helyeken, ahol fontos a nagy átmérők biztonságos elágaztatása.

Főbb jellemzők

• Présindikátor
• Lepréselés nélkül szivárog
• Kívül horganyzott
• CIIR tömítőgyűrű, fekete
• Prés­hüvely áttetsző törmelék elleni védőkupakkal

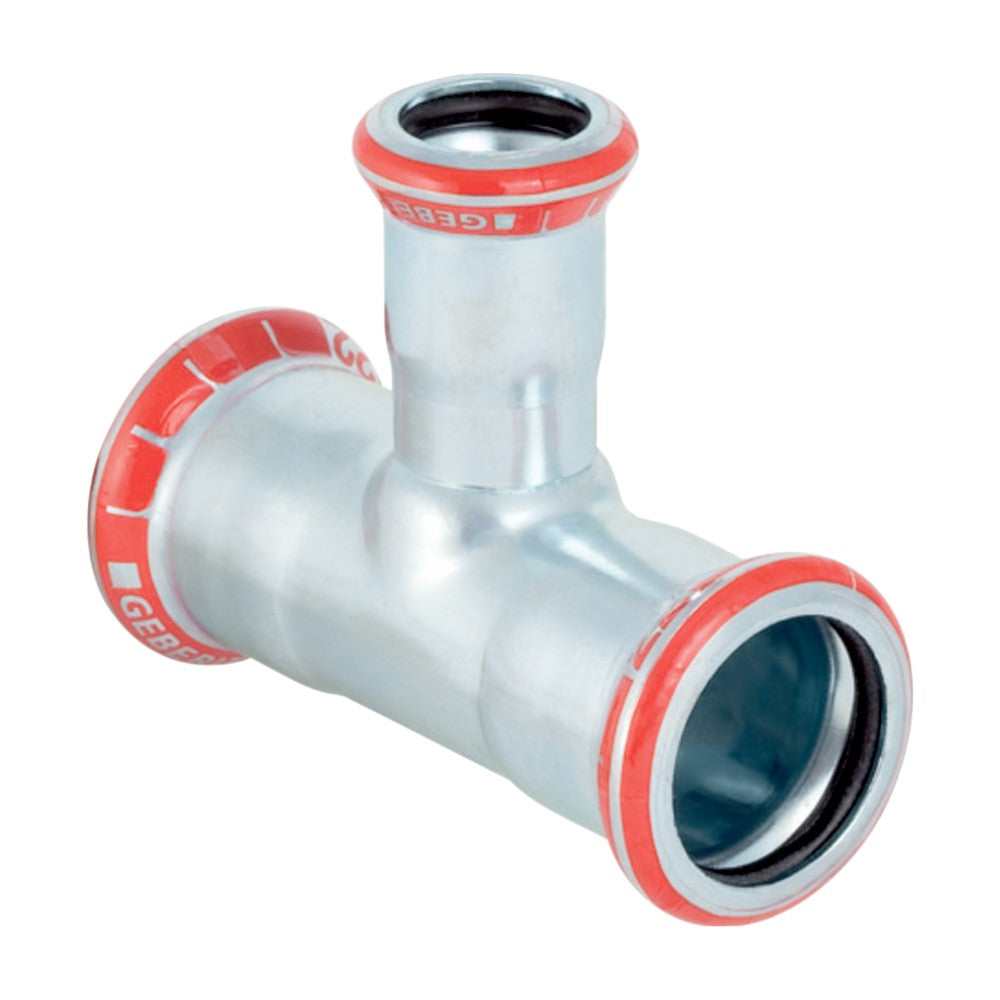

A kép csupán illusztráció!

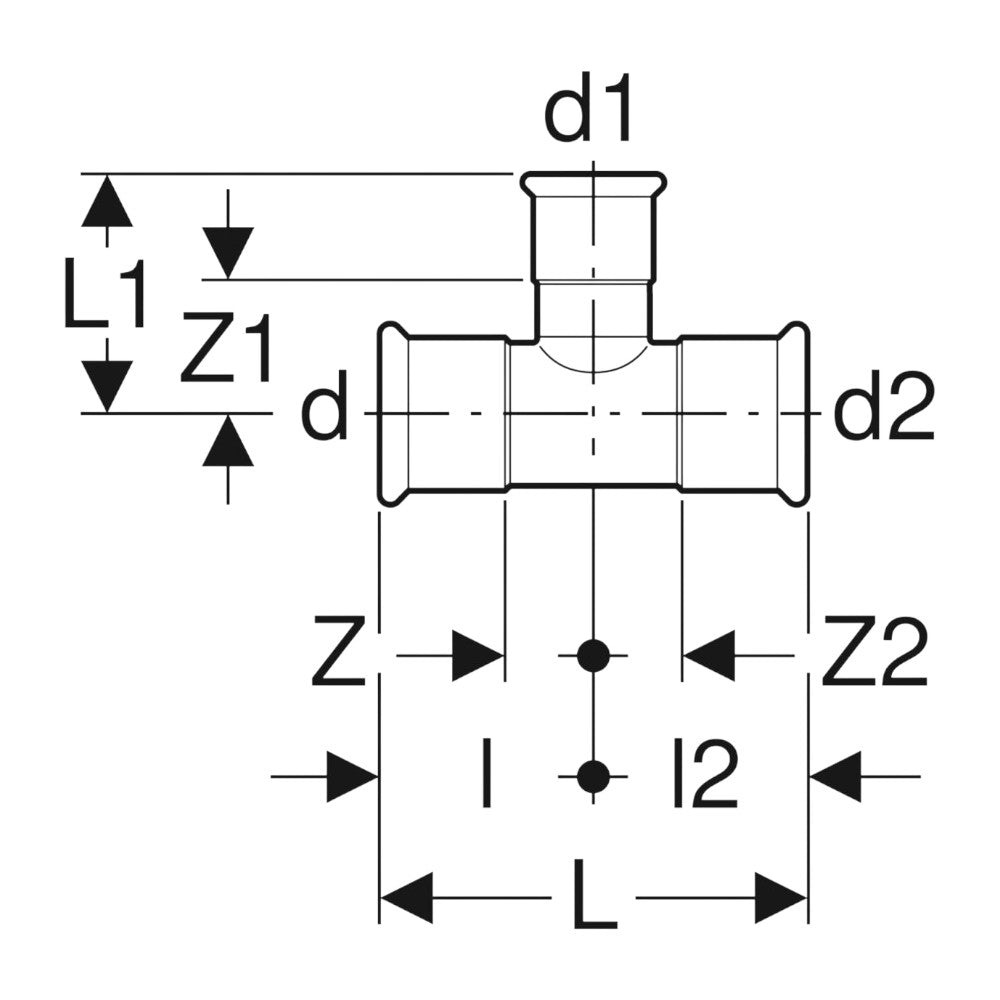

Műszaki adatok

• Alapanyag: Ötvözetlen acél 1.0034 E195 (EN 10305)
• Átmérő (d): 88,9 mm
• Átmérő – leágazás (d1): 22 mm
• Átmérő – másik oldal (d2): 88,9 mm
• Teljes hossz (L): 26 cm
• Leágazás hossza (L1): 7,8 cm
• Középponttávolság bal oldal (l): 13 cm
• Középponttávolság jobb oldal (l2): 13 cm
• Beállási méret bal oldal (Z): 7 cm
• Beállási méret leágazás (Z1): 5,7 cm
• Beállási méret jobb oldal (Z2): 7 cm
• Szög (arc°): 90°

Letölthető tartalom

Geberit Mapress C-Stahl T-idom 89-22-89 - Adatlap
