Mapress C-Stahl T-idom 76-22-76

Mapress C-Stahl T-idom 76-22-76

A Mapress C-Stahl T-idom 76–22–76 a Viega professzionális présrendszerének része, amelyet különösen fűtési, ipari és zárt primer körökben alkalmaznak. A szénacél alapanyag kiváló mechanikai szilárdságot és hosszú élettartamot biztosít, miközben gazdaságos megoldást nyújt nagy átmérők esetén is. A T-idom eltérő csatlakozási mérete (DN 65 / DN 20 / DN 65) lehetővé teszi mellékágak, leágazások precíz és stabil kialakítását. A préscsatlakozások biztosítják a gyors, tiszta és megbízható szerelést – láng nélkül, minimális szerelési idővel. A termék megfelel a Mapress rendszer szigorú minőségi követelményeinek, így garantált a tartós, tömítettséget megőrző üzemelés. Ideális választás nagyobb átmérőjű vezetékek leágaztatásához, ipari és gépészeti létesítményekben egyaránt.

Főbb jellemzők

• Présindikátor
• Lepréselletlenül szivárog
• Kívül horganyzott
• CIIR tömítőgyűrű, fekete
• Préshüvely áttetsző törmelék elleni védőkupakkal

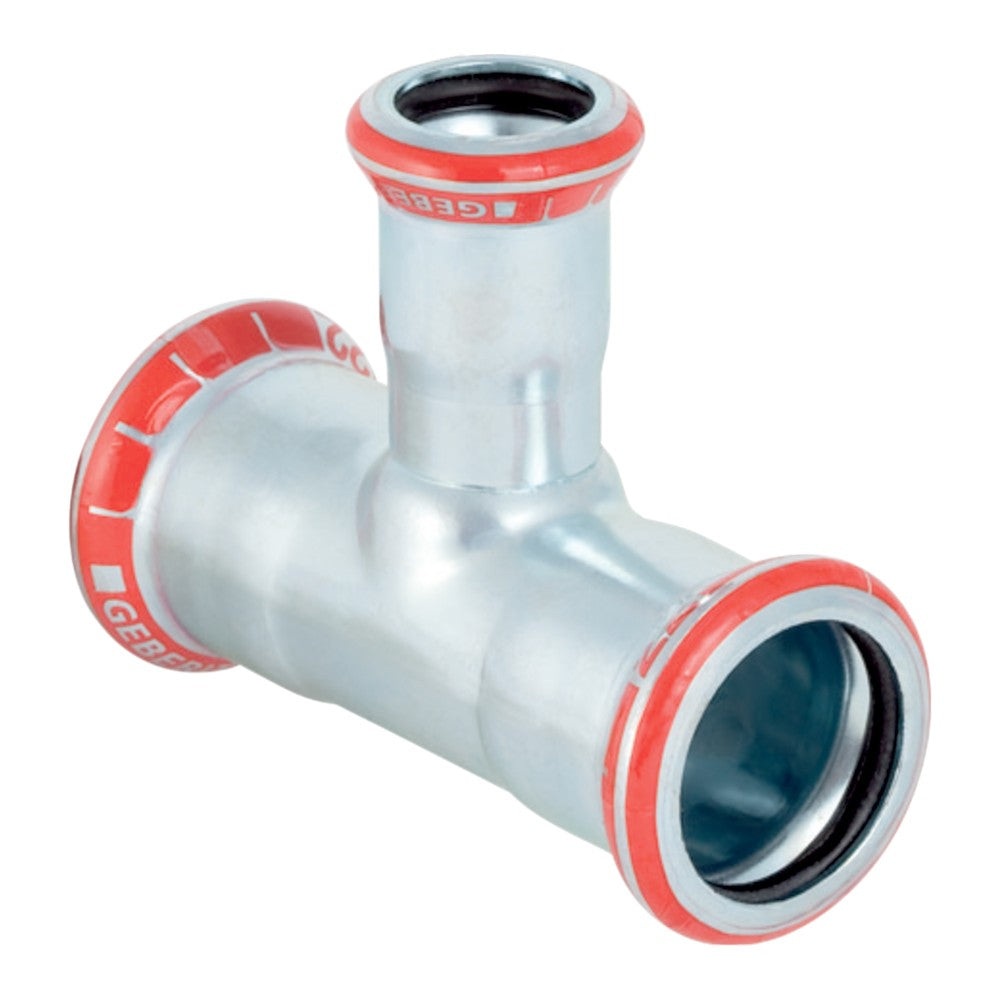

A kép csupán illusztráció!

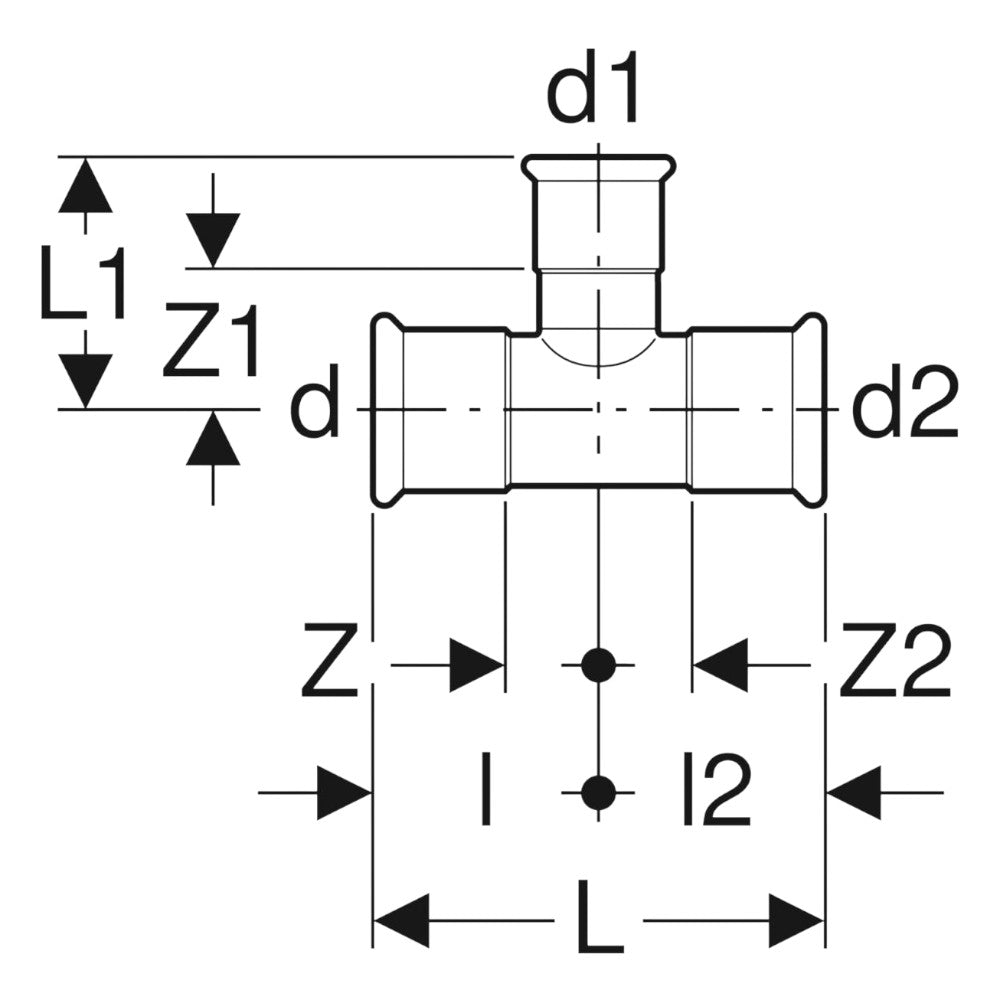

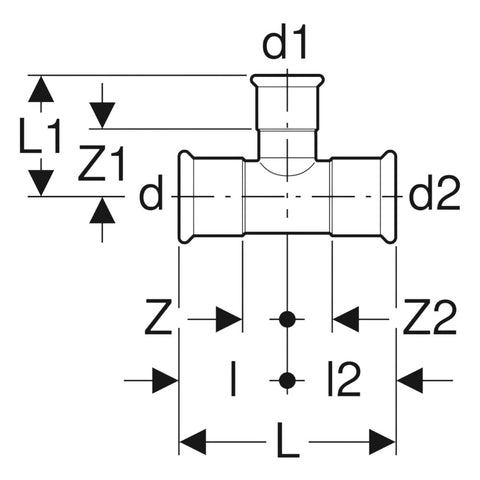

Műszaki adatok

• Alapanyag: Ötvözetlen acél 1.0034 E195 (EN 10305)
• Rendszer: Viega Mapress C-Stahl (szénacél)
• DN méret: 65 / 20 / 65
• d, külső átmérő (főág): 76,1 mm
• d1 (leágazás): 22 mm
• d2 (másik főág): 76,1 mm
• Ívszög / kialakítás: T-idom, 90°
• L teljes hossz: 23 cm
• L1 hossz: 7,2 cm
• I méret (főág belső távolság): 11,5 cm
• I2 méret: 11,5 cm
• Z (főág betolási mélység): 6,2 cm
• Z1 (leágazás betolási mélység): 5,1 cm
• Z2 (másik főág betolási mélység): 6,2 cm
• Tömítőelem: EPDM (fűtési és ipari felhasználáshoz)
• Rendszer-kompatibilitás: Mapress présidomok és szerszámok

Letölthető tartalom

Mapress C-Stahl T-idom 76-22-76 - Adatlap
