HL-138N kondenz és klíma szifon falba építhető

HL-138N kondenz és klíma szifon falba építhető

A HL‑138N egy kompakt, falba süllyeszthető klíma- és kondenzvíz‑szifon, amely kettős, golyós bűzzár-kazettájával hosszú távon is megbízható vízbűzzárat biztosít, még száraz állapotban is. A beépíthető ház állítható mélysége lehetővé teszi a rugalmas telepítést, az DN32-es vertikális kimenet pedig a standard lefolyórendszerekhez illeszkedik. A termék kis mérete (100×100 mm beépítési felület) és egyszerű karbantartása (kihúzható, tisztítható kazetta) révén ideális választás mind lakossági, mind ipari klímaberendezések kondenzvíz‑elvezetéséhez

Főbb jellemzők

• Falba süllyeszthető kivitel: 100×100 mm-es beépítési felülettel, kompakt dizájn
• DN32-es vertikális kimenet: közvetlen csatlakozás a szabványos 32 mm-es lefolyórendszerhez
• Kettős golyós bűzzár-kazetta: száradás esetén is megtartja a szifon bűzzáró funkcióját; a kazetta könnyen kihúzható, tisztítható vagy cserélhető
• Rugalmasság csőcsatlakozásban: bemenet külső Ø 20–32 mm-es csővel vagy tömlővel (min. belső átmérő 18 mm) illeszthető
• Állítható beépítési mélység: minimális beépítési mélység 60 mm; a ház könnyen pozícionálható a végleges falsíkhoz
• Szagblokkoló funkció: megakadályozza a kellemetlen szagok visszaáramlását a lefolyórendszerből

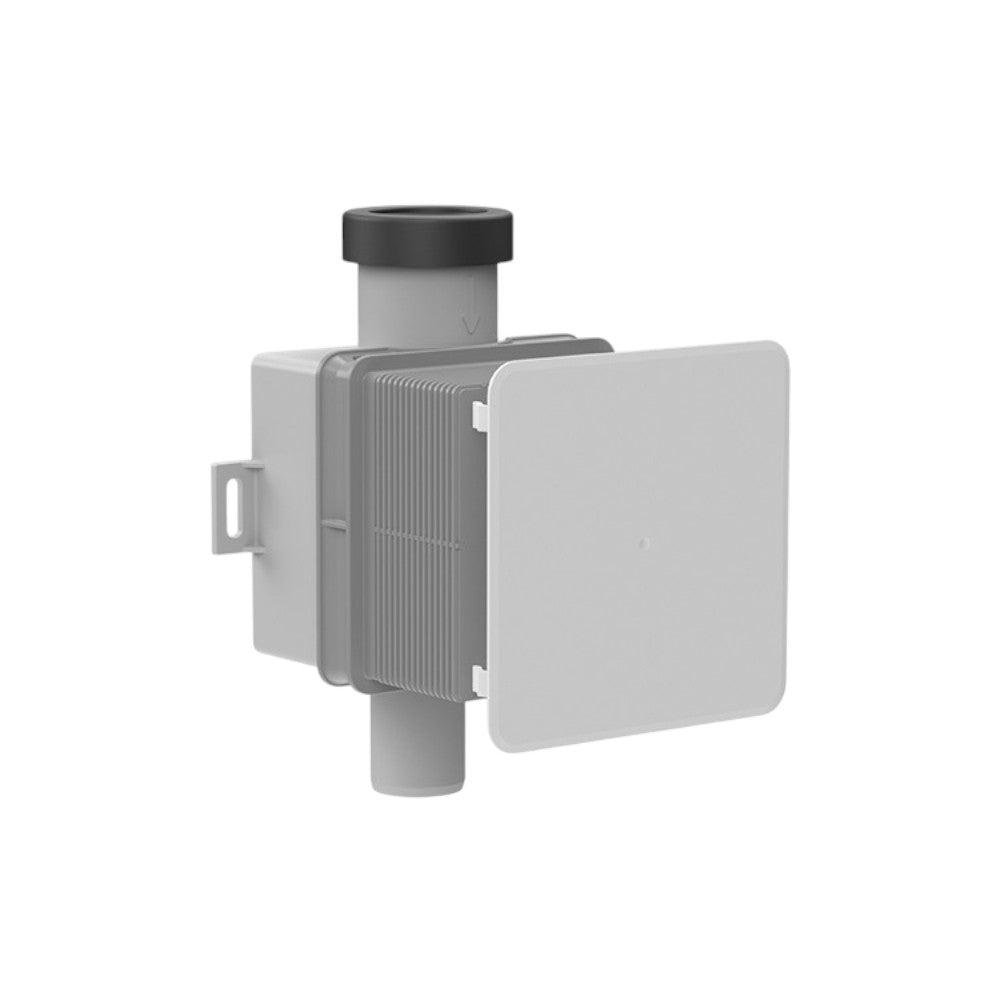

A kép csupán illusztráció!

Műszaki adatok

• Anyag: PP (polipropilén)
• Méret (kimeneti átmérő): DN32
• Kapacitás: 120 l/h
• Súly (PE-bag): 0,266 kg
• Beömlő csatlakozás: Ø 20–32 mm (min. belső Ø 18 mm)
• Beépítési nyílás (magasság×szélesség×mélység): 100 × 100 × 60 mm
• Szabvány: DIN 19541
• Csomagolási egység: PE-bag 1 db, karton 10 db
• Csomagolás térfogata (PE-bag): 0,002880 m³

Letölthető tartalom

HL-138N - Műszaki rajz
HL-138N - Termékadatlap
HL-138N - Beépítési példa
